Ранее уже я писал вводную статью по системе контроля версий – GIT (Работа с Git, часть1 – Введение). На этот раз будет продолжение. И в этой статье сделаю более расширенный обзор. Время идет, и я тоже кое что успел на практике закрепить, по этому я расширю те вопросы, которые были затронуты не столь глубоко в моей предыдущей статье.
Некоторые знакомые и пользователи просили написать детальней про GIT и как им пользоваться. Жаловались что много статей но из них мало что поняли… Попробую теперь и я в этой статье объяснить по своему, простым языком… Надеюсь все таки это вам хоть что-то да прояснит.
Итак, что нужно сделать… Для того что бы можно было начать работать с системой контроля версий git достаточно создать конфигурационные файлы(если ранее их не было) и инициализировать рабочую директорию. Инициализация делается в директории где находится проект, который нужно поместить в контроль версий. Что же касается очереди действий, то желательно сперва создать пользовательский конфигурационный файл, и только после этого делать инициализацию в рабой директории, хотя и не обязательно в такой очерёдности, просто желательно.
В этой статье я углублюсь в создание конфигурационного файла, установок, некоторых удобств и попробую рассказать как можно оперировать командами: init, add, rm, mv, commit, status, log, diff, blame, branch, stash, …
Забегая на перед: следующая часть планируется по слияниям версий (мержингу) и около мержинговых тем ($ git merge & etc)…
Ну а теперь ознакомьтесь с тем что я для вас приготовил:
Продолжение ‘Git, часть 2 — конфигурация, возможности и работа’ »

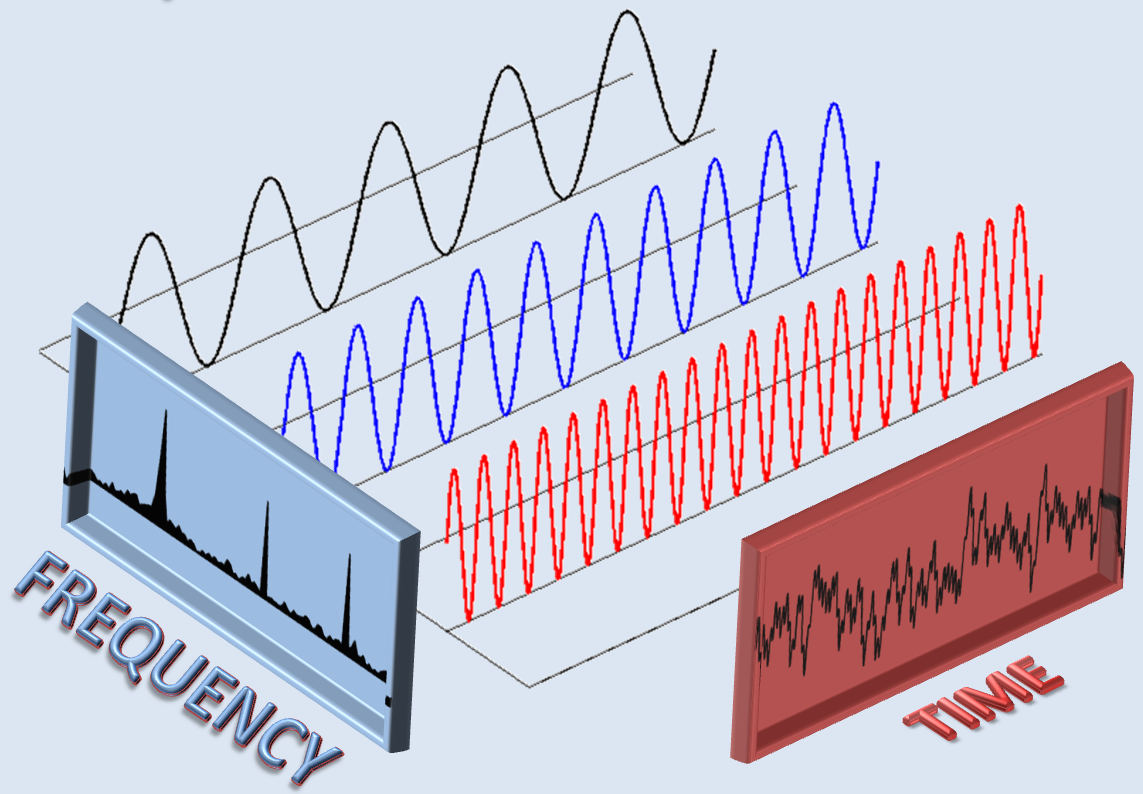

В январе 2012 произошло одно интересное событие. На симпозиуме по дискретным алгоритмам ACM группа исследователей из MIT представила новый алгоритм быстрого преобразования Фурье(wiki) – sFFT (Sparse Fast Fourier Transform), способный на некоторых задачах быть в десятки или сотни раз быстрее классического быстрого преобразования Фурье (БПФ).
По заявлению MIT, новый алгоритм работает быстрее FFTW.
Сравнение приводится в научной работе, а также на странице проекта.
Алгоритм sFFT (Sparse Fast Fourier Transform) создан на основе двух существующих фильтров (фильтр Гаусса и фильтр Чебышева) и нацелен на то, чтобы быстро найти фрагменты с «разреженным» сигналом (sparse signal) и определить исходную амплитуду в каждом из них. Сигнал разбивается на фрагменты (rapid sampling) до тех пор, пока не останется разреженный сигнал с единственной амплитудой. А новый алгоритм выявляет её в 10 тыс. раз быстрее классического БПФ.
Продолжение ‘sFFT — Sparse Fast Fourier Transform — новый алгоритм быстрого преобразования Фурье’ »
На этот раз новость об еще одной программе под OS Linux.
и
.
KTechlab IDE – это Open Source под лицензией GPL проект, IDE и симулятор микроконтроллера и приложение для разработки. Это симулятор схем, редактор, среда для разработки программ, C компилятор, и flash-программатор. Но на данный момент поддерживает поддержку только микроконтроллера PIC16F84 и схемного редактора.
Для детального ознакомления можете посетить WiKi страничку этого проекта, кстати там есть описание на русском. Так же есть некоторые скриншоты.
Читать далее…
Продолжение ‘KTechlab IDE: Open Source симулятор для микроконтроллеров PIC’ »
Продолжаем заказывать на халяву семплы, естественно если нужны… На этот раз “Халява” от Infineon, и они сейчас раздают мощные мосфеты, весьма мощные, например 500..700В 50..70А, и на халяву… Налетай на даташиты
.
Product Type VDS Package RDS(ON) ID(max) IDpuls (max) IPP65R420CFD 650.0 V TO-220 420.0 mOhm 8.7 A 27.0 A IPP65R190CFD 650.0 V TO-220 190.0 mOhm 17.5 A 57.2 A IPW65R660CFD 650.0 V TO-247 660.0 mOhm 6.0 A 17.0 A IPW65R080CFD 650.0 V TO-247 80.0 mOhm 43.3 A 137.0 A IPD60R450E6 600.0 V DPAK (TO-252) 450.0 mOhm 9.2 A 26.0 A IPD60R750E6 600.0 V DPAK (TO-252) 750.0 mOhm 5.7 A 15.7 A IPW60R280E6 600.0 V TO-247 280.0 mOhm 13.8 A 40.0 A IPD60R3K3C6 600.0 V DPAK (TO-252) 3,300.0 mOhm 1.7 A 4.0 A IPD60R950C6 600.0 V DPAK (TO-252) 950.0 mOhm 4.4 A 12.0 A IPP60R520C6 600.0 V TO-220 520.0 mOhm 8.1 A 22.0 A IPP60R190C6 600.0 V TO-220 190.0 mOhm 20.2 A 59.0 A IPP60R074C6 600.0 V TO-220 74.0 mOhm 57.7 A 151.0 A IPW60R190C6 600.0 V TO-247 190.0 mOhm 20.2 A 59.0 A IPW60R041C6 600.0 V TO-247 41.0 mOhm 77.5 A 272.0 A
PS: В добавок обещают среди заказавших семплы разыграть 30 радиоуправляемых вертолётиков.
Электронное управление питанием одной кнопкой Вкл/Выкл.
Схема которую я применял для некоторых проектов ранее – “БЕЗОПАСНЫЙ ТРАНЗИСТОРНЫЙ КЛЮЧ ПИТАНИЯ”.
Из себя представляет безопасный ключ, слово безопасный тут без кавычек, так как делалась эта схема под нормативы безопасного использования в условиях газовой среды с повышенной вероятностью возгорания от искрового воздействия.
Суть: Если нагрузка имеет ток с долей мА, обязательно будет искра, при замыкании и размыкании, и если после ключа стоит еще и конденсатор, то искра будет гарантирована, а это в свою очередь пожаро не безопасно. Для этих целей использовался этот ключ. У него есть еще одно замечательное свойство – всего одна кнопка для режимов “Вкл.” и для режима “Выкл.”. Как Т-триггер, таким образом его можно применять в портативных устройствах.
Схема выросла давно, после обсуждения на форуме, изначально был вариант для 5В:
На этой схеме можно легко понять принцип ее функционирования. При этом нужно понять что используемые транзисторы включены таким образом что транзистор Q1 представляет из себя ключ, в то же время транзистор Q2 предназначен управления состоянием ключа и для разряда заряженного конденсатора C1, в тоже время Q1 должен быть намного мощнее, чем Q2. Q1 в открытом состоянии должен иметь сопротивление стремящееся в ноль Ом, в реале около 0,1 Ом. Когда транзистор Q1 закрыт как ключ, сопротивление между его выводами сток-исток весьма велико, более 1 МОм. Таким образом когда ключ закрыт, текущий через него ток весьма мал, и находится на уровне нескольких микроампер.
Если продолжать думать в этом направлении, то можно увидеть что можно немного модифицировать схему и сделать самостоятельное отключение портативного устройства, например с микроконтроллера, любой микросхемы, или участка аналоговой схемы.
Однако в моем случае нужно было пить устройство от напряжения диапазона 9..18В. Таким образом нужно было лишь пересчитать некоторые элементы.
Что из этого получилось, вы можете увидеть далее.
Продолжение ‘Электронное управление питанием одной кнопкой Вкл/Выкл.’ »
Делая очередной обзор по одному из интересных сайтов http://dangerousprototypes.com наткнулся на “voltage booster from discrete components“. Данная схема является хорошим примером например для портативных светодиодных фонариков, простая до минимализма, ни чего лишнего, и этим привлекательна. Работает от 1.5В и до разряда в 0.6В.
Как говорится может пригодиться. Но все же решил её забукмарить у себя и за одно с вами поделиться. Перерисовал схему в PCAD2006, заодно цепляю исходник.
В комментариях написано что схема прекрасно работает до снижения напряжения питания до 0,6В, но для запуска нужно минимум 0.9В. КПД около 80%.
Цитата: “The circuit is excellent and works down to 0.6V. It requires about 0.9V to start. I’ve got efficiencies of 80% using high gain transistors.”
Как вы уже наверно знаете, есть все технически средства, для того что бы можно было самому делать свои платы более, красивее и качественней, в плане защиты от влаги и прочих воздействий. Более того данный способ позволяет восстанавливать поврежденные поверхности плат, после скрупулезных ремонтов и от царапин на поверхности. Описываемый далее способ естественно применим и для плат сделанные ЛУТ-”технологией” и ее клонами. По этой причине решил с вами поделиться способом, как делать маску платы в домашних условиях. Для этого можно использовать солдер-краску. Солдер-краска для создания солдер-маски появилась сравнительно недавно, а по сему нуждается к некоторым пояснениям способа ее использования.
Суть сего магического чудо способа способа сводится к тому, что на изготовленную плату без маски наносится тонкий слой окрашенного химического состава жидкой солдер-маски. Далее, при воздействии ультрафиолета ее поверхность экспонируется около пулу-часа, благодаря чему и закрепляется слой солдер-краски на плату от ультрафиолетового излучения.А от сюда уже следует что можно делать все эту химию перекрещивая с всевозможными фотошаблонами, при этом достигая интересных дизайнерских эффектов.
Cолдер-краска бывает разных цветов, базовые цвета:
1) синий 2) красный 3)зеленый.
Эта краска бывает в разных упаковках, баначки, тюбики… Кстати что бы было наглядно, бывает вот в таких тюбиках:
После того, как вы приручите этот способ, вы сможете делать минимум вот такие еффекты.
Напоминаю, что было сказано чуть выше “что можно делать все эту химию перекрещивая с всевозможными фотошаблонами, при этом достигая интересных дизайнерских эффектов”
Можно увидеть наглядно как этот процесс можно делать в домашних условиях.
Далее, смотрим под кат. Продолжение ‘Маска для плат (Solder Mask) в домашних условиях.’ »
Чип MAX2180 (Обзор и Использование). Это AM/FM малошумящий усилитель, идеальный для использования в активных антеннах или антенных система. В нем разделены AM и FM направления сигналов, где каждый усиливает качество сигнала, до +30dB, управляемый индивидуально встроенным в микросхему детектором.
AM сигнал перекрывает диапазон от 148kHz до 30MHz входной частоты, в то время как FM сигнал перекрывает от 65MHz до 162.5MHz.
В чип интегрирован регулятор напряжения и орган управления внешним транзистором, позволяющего использовать внешнее напряжение питания от +8V до +24V диапазона.
Чип MAX2180 имеет расширенный температурный рабочий режим, позволяющий использовать его в автомобильных внешних антеннах, работает в индустриальном диапазоне температур (-40°C to +85°C).
Микросхема доступна в корпусе 4mm x 4mm, TQFN.
Схема включения требует минимум элементов. Продолжение ‘MAX2180 как AM/FM активная антена’ »
Распространяю мысль, как можно быстро, легко и просто, или же в домашних условиях, нестандартно использовать QFN корпус, причем так, что бы при этом можно было обойтись без применения излишней телячей нежности к чипу и пр этом с ним работать как с обычной микросхемой.
Удобный способ монтажа, если нужно например использовать чип в QFN корпусе или же для теста на макетке, а то и вообще в рассыпную.
Продолжение ‘Как использовать QFN корпус в “домашних условиях”’ »
